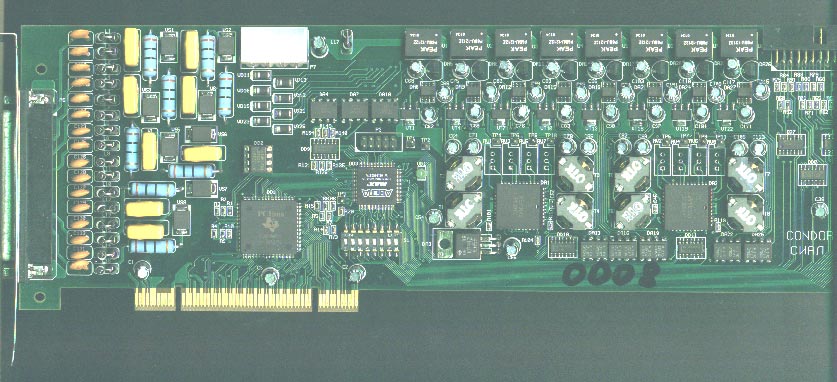

Универсальный PCI модуль аналоговых интерфейсов ADC-8

Назначение и функциональная схема

Модуль выполнен в виде PCI платы для ПЭВМ и предназначен для многоканального аналогоцифрового преобразования звуковых сигналов с выводом цифровых потоков через интерфейс SC-BUS,например, на плату С-4.

На плате реализованы восемь независимых каналов АЦП. В качестве источника аналоговых сигналов для этой платы применяются устройства, называемые канальными адаптерами, которые снимают указанные сигналы с первичных источников (микрофоны, линейные выходы, телефонные линии) и передают их по помехозащищенным линиям связи к модулю ADC-8. Все восемь каналов имеют гальваническую развязку друг от друга и от персонального компьютера. Каждый канал обеспечивает напряжение питания +24В для своего канального адаптера по линии связи.

Цифровые данные, полученные в результате аналого-цифрового преобразования, выводятся из платы через интерфейс SСbus. Все управляющие сигналы шины SCbus для платы являются внешними, то есть она работает только в режиме Slave.

Управление ресурсами платы осуществляется через шину PCI посредством программно доступных регистров. Также имеется возможность осуществить конфигурацию контроллера SСbus при помощи DIP-переключателей. Программный доступ к указанным регистрам организуется при помощи микросхемы PCI-моста PCI2040 (Texas Instruments).

Области применения

• устройства многоканального сбора, обработки и хранения сигналов звукового диапазона частот (регистраторы речи)

• компьютерная телефония, VoIP и т.д.

Основные параметры

• количество каналов АЦП 8

• гибкая поддержка шины ввода вывода SC-BUS 2.048 MHz

• шина PCI

• драйверы для ОС WINDOWS-2000 позволяющие масштабировать и конфигурировать платы «ADC-8»
