Пример расчета нерекурсивного цифрового фильтра (НЦФ), амплитудно-частотная характеристика (АЧХ) которого отличается от стандартной (ФНЧ, ФВЧ и т.п.).

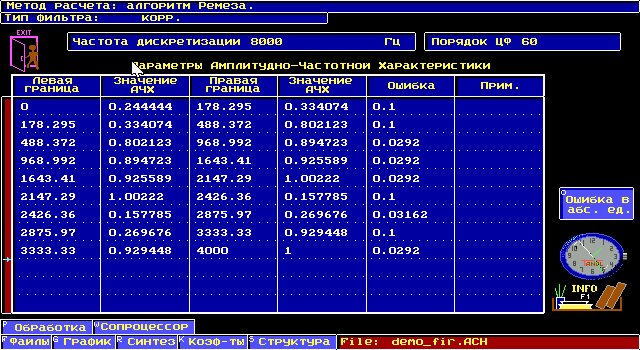

    Вот пример табличного представления требуемой АЧХ

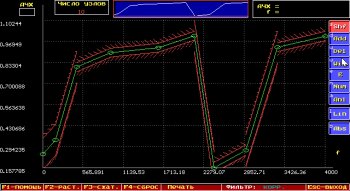

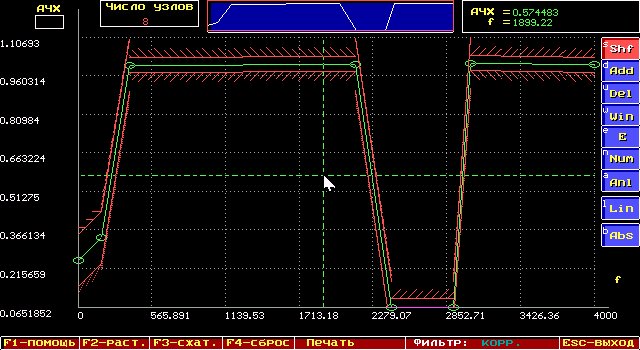

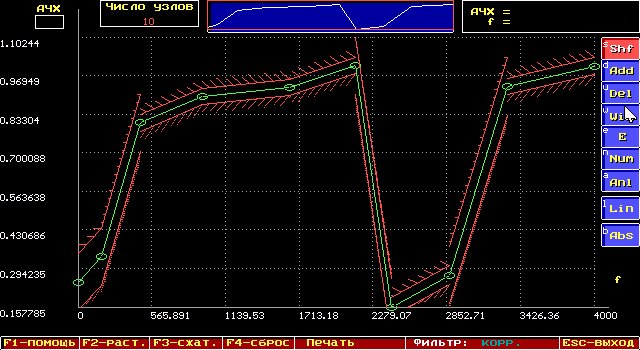

 Часто удобнее задавать требования к АЧХ фильтра в графической форме, как это показано на следующем рисунке. Зеленая линия - требуемая АЧХ, красные линии - границы, в которых доспускается отклонение от заданной АЧХ.

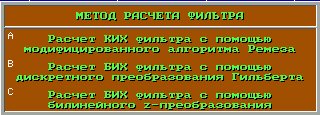

Порядок синтезируемого фильтра выбран равным 60. Метод синтеза - "Расчет КИХ фильтра с помощью модифицированного алгоритма Ремеза".

Вид импульсной характеристики - симметричная.

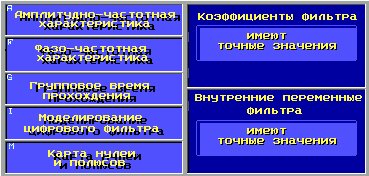

Результаты расчета фильтра оцениваются при помощи анализа его характеристик в частотной и временной областях.

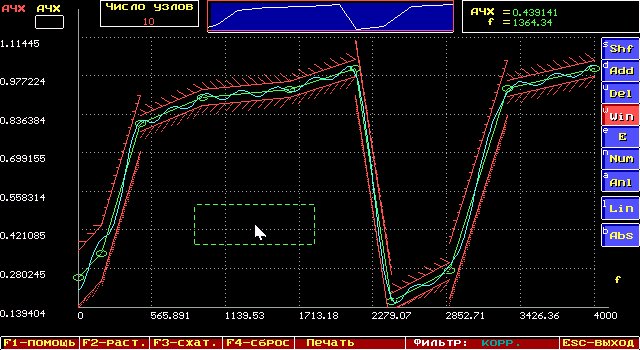

Вот результат расчета АЧХ

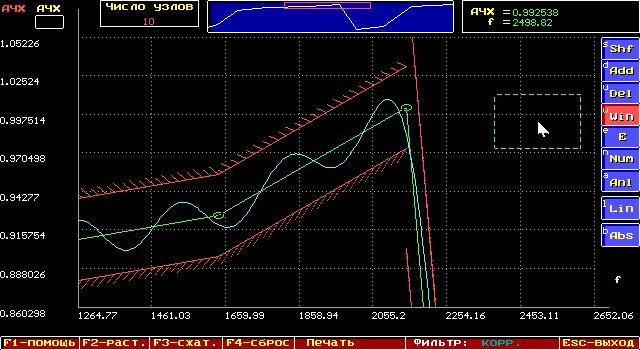

Зеленой линией показан график АЧХ. Из рисунка видно, что он аппроксимирует требуемую АЧХ с ошибкой, которая не превышает допустимых значений. Имеется возможность увеличить частотное разрешение и рассмотреть часть АЧХ подробнее

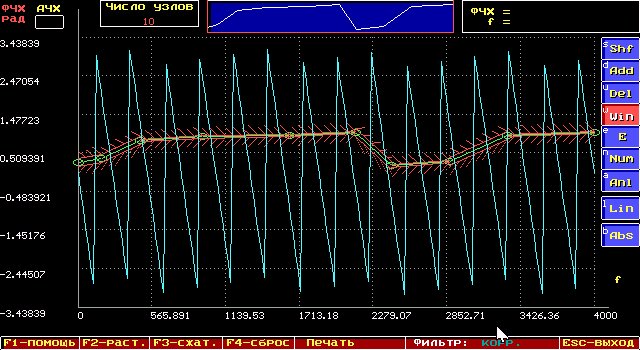

График фазо-частотной характеристики (ФЧХ)

График группового времени прохождения для фильтра с линейной ФЧХ - константа.



    После расчета передаточной функции синтез фильтра включает в себя еще несколько этапов. Для нерекурсивного цифрового фильтра следует расчитать величину масштабного множителя на входе фильтра.



    После рассчета масштабного множителя в дело вступает кодогенератор, в меню которого следует выбрать тип используемого процессора


 В результате работы кодогенератора создается файл программы на языке ассемблер для заданного типа процессора.
