Cистема IP-телефонии "С-8/16" представляет
собой программно-аппаратный комплекс на базе ПК, цифрового модуля "С-8"
и одной или двух плат аналоговых телефонных интерфейсов. Цифровой модуль
собран на базе цифровых процессоров обработки сигналов (DSP) семейства
TMS320C54x фирмы Texas Instruments.
Система IP-телефонии предназначена для организации шлюза
между телефонными сетями общего пользования и сетями передачи данных с
коммутацией пакетов, поддерживающих IP-протокол. Основной ее задачей являетс
организация телефонного речевого соединения между абонентами различных
телефонных сетей с промежуточной передачей потока кодированных речевых
данных и служебных сигналов АТС в реальном масштабе времени по сети передачи
данных с коммутацией пакетов. Система поддерживает собственный протокол
соединения между шлюзами в сети типа точка-точка и работает под управлением
Windows95/NT.
В настоящее время, при использовании в DSP модуле "С-8"
процессоров TMS320C548 (80 MIPS), в системе реализовано 8 каналов. При
использовании в DSP модуле С-8 процессоров TMS320C549 (100 MIPS) на одной
плате "С-8" и двух платах аналоговых интерфейсов реализуетс
16 каналов. Кроме этого система допускает масштабирование на базе одного
ПК.
Основные характеристики шлюза
"С-8/16" |
Количество каналов |
8 (16) |
Количество подключаемых телефонных линий (FXO) |
8 (16) |
Количество подключаемых телефонных аппаратов (FXS) |
- |
Исходящий набор номера |
Импульсный |
Входящий набор номера |
Тоновый |
Алгоритмы сжатия речи |
TCELP |
4,6 Кбит/сек |
G.723.1.A |
5,3 Кбит/сек |
G.723.1.A |
6,3 Кбит/сек |
G.729.A.B |
8 Кбит/сек |
Используемый протокол соединения между шлюзами |
Оригинальный |
Тип процессоров DSP модуля |
TMS320C542 |
1 шт. |
TMS320LC548 |
8 шт. |
Габаритные размеры цифровой платы (PCI интерфейс) |
310 x 100 |
Габаритные размеры телефонной платы (ISA интерфейс) |
340 x 135 |

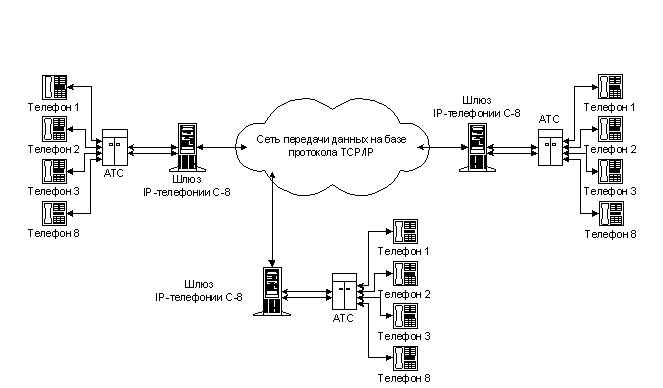

Пример использования шлюзов "С-8/16" приведен
на следующем рисунке
|
